東莞深赤灣港港區高桿燈節電監控改造方案

一、系統用電現狀
 1、東莞深赤灣港區現有28桿高桿燈，每桿上有15盞1000W的高壓鈉燈，其運行功率因數與效率較低，加上鎮流器的功率，總功率為462KW左右，實測28個桿內配電箱供電電壓在230V以上，特別到了后半夜，電壓更高，這樣將造成較大的用電浪費，同時燈具的使用壽命也將大縮短。
2、控制方式不智能，目前的控制方式采用普通時控器控制開關，不能根據季節、天氣來自動調整開關燈時間及照度，更不能進行遠程監控，如遇天氣突變或需要臨時開關燈要派人到要到現場才能實現，這樣將會使高桿燈管理與運營成本增加。
高桿燈具體規模及用電情況如下：


二、節電監控產品選型布控方案
針對目前的高桿燈用電情況，為幫助貴單位降低用電成本，節省電費開支，提高高桿
燈的智能管理水平，我們建議采用GDYN-ZNLD智能型高桿燈智能節電器對貴單位高桿燈用電系統進行節能與監控改造，從經濟有效的原則出發做如下節能監控布控。
1、具體布控方案：

說明：1）一個高桿燈配電箱安裝一臺高桿燈智能節電器與一臺遠程監控終端設備；
          2）在監控中心服務器上安裝節能監控系統軟件，通過GPRS網絡與下面28臺節能監控終端通信，實現高桿燈的四遙監控。
系統建成后將達到如下效果與功能：
1、照明節能
由于用電時段的影響，國內電網普遍存在夜間，由其是后半夜電壓過高的現象，再加上后半夜對照明要求不高，導致照明用電的損耗增加，而GDYN-ZNLD系列產品可根據實際要求設定降壓的幅度，使燈具供電限制在合理工作范圍內。從而達到節能的效果，正常節電效果可達：15-45%。三個時段電壓可設，可分別帶不同的燈具類型，滿足不同的燈具的特性和照明的要求分別設置降壓的幅度，更好的平衡節能與照明之間的要求。
2、保護燈具
通過降壓的方式避免后半夜電網電壓升高，而導致燈具長時間在高于額定電壓的環境容易損壞的情況，采用軟起動，軟關閉的控制方式，防止過電壓及冷起動到電流對燈具的沖擊，大副減少燈具的損壞率。對鈉燈，汞燈等燈具設有可調的全壓預熱啟動時間，燈具能更充分的預熱，平穩過渡到正常工作狀態。
3、智能控制與管理
遙控：遠程手動遙控各個路段的高桿燈開或關（群/點控），或由控制中心計算機按季節變化隨時改變開/關燈時間。
遙信：各站點開關狀態和故障信息的獲取。
遙測：定時或隨機監測各站點路段高桿燈的亮燈率、電壓、電流、電度等工作參數。
遙調：開關燈時間調整，自動/調節高桿燈供電電壓，讓高桿燈節能運行。
優點：高桿燈使用四遙系統，既節省人力、物力，合理調度車輛、人手，有針對性的工作，對提升 一個大字的整體形象有很大的幫助，為院校競爭提供了有力的保障。
4、安全保護
具備故障報警自動旁路功能，并將故障信號上傳。
三相獨立的過載保護功能。
系統斷電時，參數數據不丟失，時鐘正常運行。
5、操作與使用
運行時顯示三相輸出電壓、電流、功率等相關電量參數。
中/英文操作界面，菜單式參數設置，并且具備完善的幫助和故障提示功能。
2、系統布控圖：

三、投資回報分析
1.高桿燈照明計算總功率： 462KW
2.年用電量開支匡算=總功率×年工作日×天工作小時×電價
=462KW×10H×365D×0.873元/kwh
=148(萬元)
3．平均綜合節電率25%
4．年節電量費用為=148(萬元)×25%
=37(萬元)
5．投資總成本方案一：737920元

投資總成本方案二：294800元

6．投資回報期（方案一）:投資成本÷年節電量
                                      =737920（元)÷370000(元)
                                      =2年
根據以上分析可知，按比較保守25％節電率計算，每年可節省電費36萬元人民幣以上，加上遠程智能控制，將大大提高高桿燈的管理水平，減少人工與管理費用，延長燈具的使用壽命，則投資回報期更短。（以上只是預算，具體情況以實際為準）。

四、GDYN-ZNLD高桿燈智能節電器簡介
一、產品簡介
GDYN-ZNLD是一套高桿燈用電系統的節電裝置，它基于電磁平衡原理，通過提高電力的質量及用電效率，使高桿燈、燈光設備的電力損耗得以減少，從而將浪費了的電費節省回來。
GDYN-ZNLD有什么優點？
GDYN -ZNLD的內部材料是采用進口優質的材料制成，選用H級絕緣標準，耐用性高。主回路沒有電子零件，在通常情況下不會受溫度及濕度影響，可靠性極高，更不會影響任何電器設備正常運作，長期免維護。
 GDYN-ZNLD智能節電器，對于高壓鈉燈、金屬鹵化物燈、冷反射鹵素?zé)?、霓虹燈、LED燈等燈具都有顯著節電效果，特別適用于高桿燈、工廠車間、電信機房、公路隧道、學校、地鐵站、超市、飯店、醫院、展覽館、停車場、游樂場、百貨商場、辦公大樓、廣告燈箱等燈光照明系統。主要功能一覽表

二、產品結構及節電原理

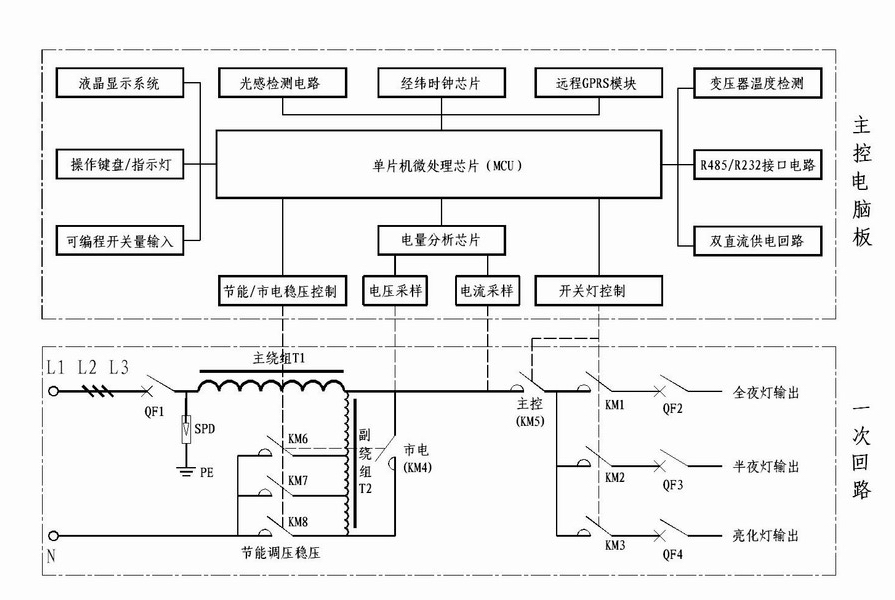

GDYN-ZNLD節能器的系統原理框圖如下：

GDYN-ZNLD高桿燈智能節電器，是以智能穩壓、提高功率因數和消除浪涌諧波等多種技術相結合的節電節能產品。其工作原理是，通過“時控單元”、“主控單元”、“電壓補償單元”、“調壓?jiǎn)卧焙汀拜斎?、輸出采樣”，共同完成智能穩定照明電路電壓的功能；通過“功率因數提升單元”來提高電路的功率因數；通過“浪涌抑制單元”和“濾波單元”來抑制浪涌、濾除諧波，最大限度地降低照明電路的電耗。用戶可根據自己的需要，自行設置節能電壓，對運行時間和方式進行編程。其特別加強的智能穩壓技術，可保證照明系統啟動正常，運行穩定，并獲得更多的節電效果，成功的實現了既能保證設備正常用電，又能最大限度地節電省錢，提高用戶經濟效益的目的。
本產品的主機內部由一系列特殊設計的線圈按一定規則連接后固定在一個三柱式鐵芯上制成，同時主機內部附有高次諧波分量（主要是3、5、7次）的阻波、陷波回路及相位調整線圈，能有效抑制電網的諧波干擾。
由于各線圈所產生的磁通是由各相勵磁線圈所產生的磁通交匯在同一個鐵芯上，使得三相磁勢得到平衡，因而輸出電壓得到平衡，且穩定在所設定的工作電壓上，實現電壓整形，同時通過電感之間電磁相互作用，回收彼此反相的剩余電流和無功功率以最大限度的節省電能，吸收無效能耗。是真正意義上的環保型產品。

五、節電就是創造效益

經過初步投資回收計算，綜合GDYN智能節電器的節電效果，一次投資，長期受益。按比較保守的節電效果估算，經節電改造后每年節省電費開支36萬元人民幣以上，節能監控設備的使用壽命在15年以上，這將會給貴單位省下一筆驚人的用電費用。
這項節電改造在減少電費的同時，因?yàn)橹悄芄?jié)電器優良的安全保護作用，將有利于用電設備延長使用壽命，減少設備投資成本、維護成本，提高校園的高桿燈管理與控制水平，減少人工與管理成本。
總之，節能利國利民，省電在我國來說是一項長遠的事業，有利于國家的進步發展，減輕國家的能源負擔。同時在各企業中降低成本，提高產品的市場競爭力，有著明顯的經濟回報率。
作為國際最新節電技術的引領者，國電粵能并未止步于已有的技術層面上，而是不斷地追求技術上的創新，力求將節電事業推向更高的臺階，“為用戶提供優質的節電產品和完善的售后服務”是國電粵能永恒的追求。
方案設計：石志軍
方案審核：唐  盛

深圳國電粵能節能科技有限公司
2018年 07月14日
