3H-W工業級無觸點智能穩壓器
時間：2025-04-13 17:11:13
3H-W工業級無觸點智能穩壓器
一、適用范圍
本系列工業級無觸點智能穩壓器3H-W,與其他形式穩壓器相比具有容量大、效率高、無波形畸變、電壓調節響應時間快，適用負載廣發的特點，本系列產品設有過壓、欠壓、過流等保護功能，使用安裝方便，運行可靠。產品采用最新DSP運算計量芯片控制技術、快速交流采樣技術、有效值校正技術、電流過零切換技術和快速補償穩壓技術，將智能儀表、快速穩壓和故障診斷結合在一起，產品安全、高效、精密。
產品主要由隔離變壓器、SCR模塊、CPU控制核心、安全保護裝置組成，實現了全無觸點控制。廣泛應用于工業、交通、郵電、通信、國防、鐵路、科研等領域的大型機電設備、生產流水線、電梯、醫療器械、刺繡輕紡設備、空調、廣播電視、家用電器及大樓照明等需要穩定電壓的用電設備。
二、產品特點
2.1 CUP智能控制、數字電路、穩定可靠。
2.2 智能液晶顯示：智能儀表實時顯示電壓、電流有效值，清晰、準確、人性化人機操作界面。
2.3 三相分調，輸出電壓不平衡度小于1%，每相輸出電壓的精度不變，無觸點、無磨損、免維護。
2.4 高速反應：穩壓響應時間在40毫秒以內，對電腦自動化、設備及儀器，不產生電壓變化影響。
2.5 高精度：產品輸出電壓精度±1%~±5%可設定，最高穩壓精度為±1%。
2.6 通訊接口：機內配置RS-232通訊接口（選購）。
2.7 抗干擾、凈化能力強、使輸出電力完全純凈。
2.8 適用范圍廣：穩定范圍寬，可滿足電源電網質量差、電壓波動范圍大的場所及設備使用。
2.9 保護功能齊全：設有過載、過壓、欠壓、短路等故障顯示和保護功能，確保穩壓器及負載安全運行。
2.10 預置功能強：過流保護限值可以任意設定。
2.11適應性強：對電網和負載的適應性強，可在各種惡劣的電網和復雜的負載情況下，可靠地連續穩定工作。
2.12 輸出電壓波形無畸變：采用電流過零切換技術，在切換過程中無斷流、無浪涌電流產生、波形無畸變。
2.13 損耗低：電力損耗最小，空載損耗小于0.5%。
2.14 有旁路功能，易維護：可在“穩壓”與“旁路直通供電”之間切換，方便故障維修時使用。
三、工作原理方框圖：
注：此圖為一相的原理方框圖，三相原理方框圖為3個一相原理方框圖。
四、正常工作條件和安裝條件
4.1安裝環境周圍空氣溫度上限值為+40℃，且其24h內的平均 溫度值不超過+35℃。周圍空氣溫度下限值為-5℃。
4.2 安裝地點的海拔不超過2000m（大于2000m時須降容使用）。
4.3最高溫度為+40℃時，空氣的相對濕度不超過+50%，在較低的溫度下可以允許有較高的相對濕度。例如20℃時達到90%。對由于溫度變化偶爾產生的凝露應采取特殊的措施。
4.4 戶內使用，應通風良好，無明顯污穢、腐蝕性氣體、粉塵、可燃物和可燃?xì)怏w。
4.5 水平安裝，無顯著搖動和沖擊震動。
4.6 穩壓器間的輸出端不能并聯使用。
注：不符合上述規定的特殊使用條件應由使用單位和我公司協商確定。

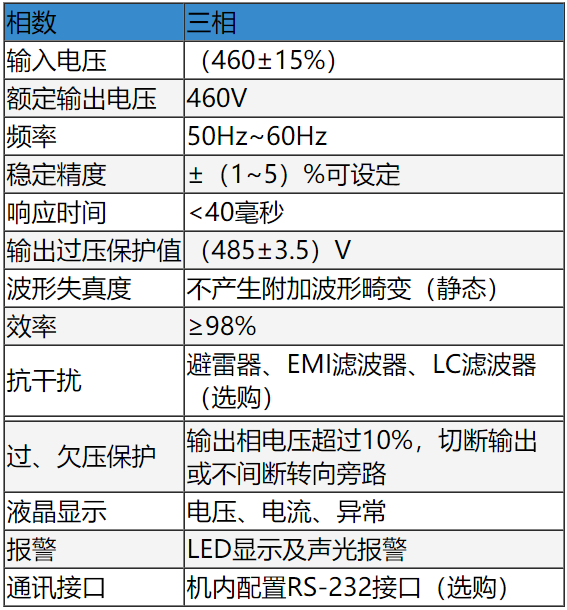

五 主要參數及技術性能：

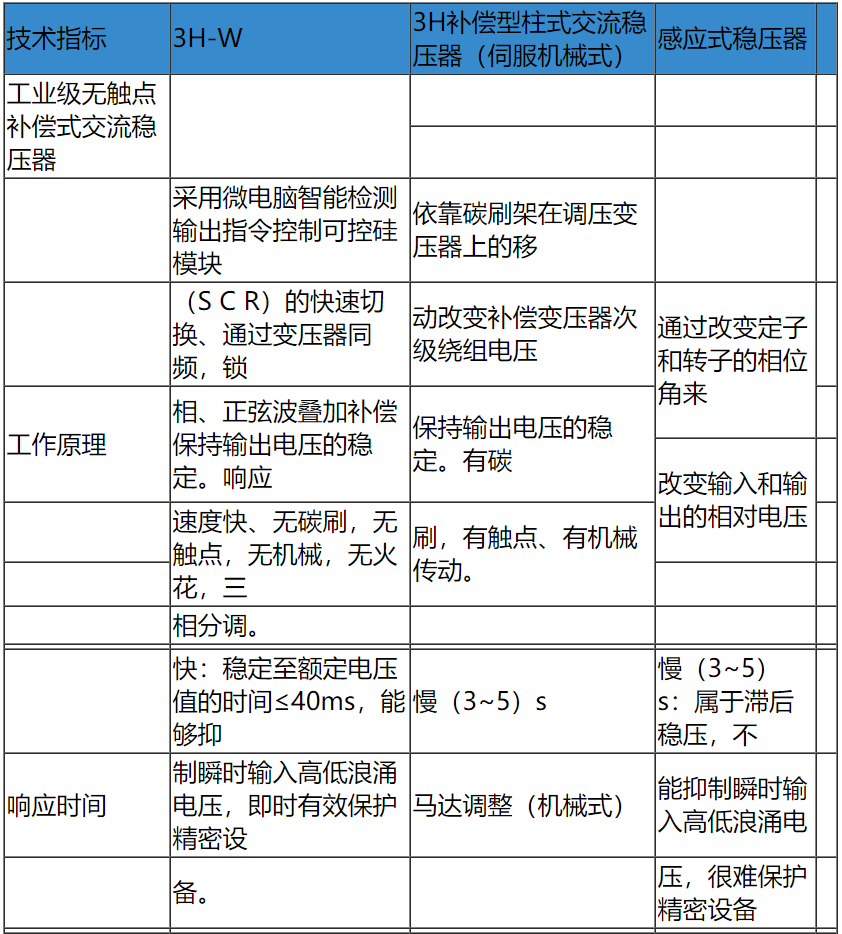

六、技術性能比較：

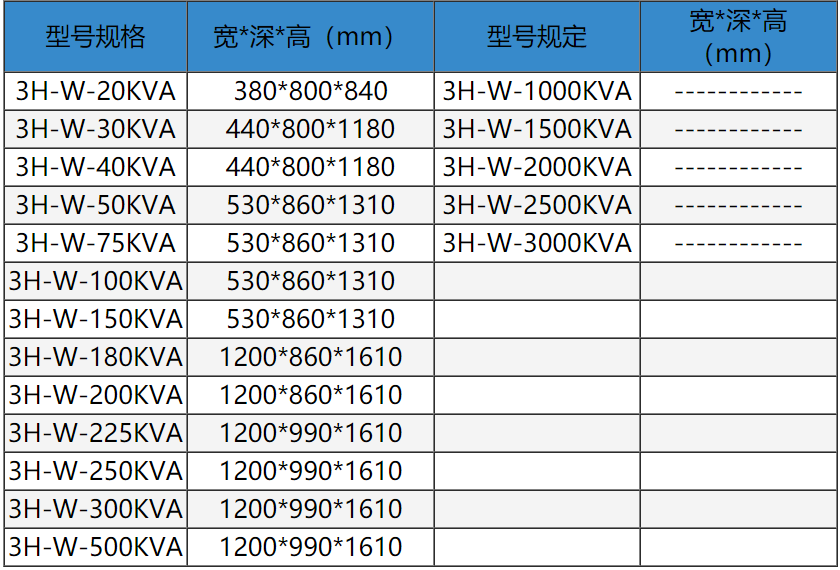

七、外形尺寸
九、訂貨須知
9.1 選型方法。穩壓器一般按下面公式選型
S=PS`/COSφ式中：S-實際需要的穩壓器容量，P-負載功率，S`-安全
系數，COSφ-負載功率因數。
9.2 功率因數及安全系數
9.2.1純阻性負載：功率因數為1（如：電阻絲、電爐等），安全系數：1.1﹣1.5。
9.2.2感性負載：功率因數一般為0.6-0.8（如：電梯、空調、電動機類設備），安全系數：1.5-3。
9 . 2 . 3 容性負載：功率因數一般為 0 . 6 - 0 . 8 （如：微機機房、廣播電視等）、安全系數：1.5-2。
9.2.4綜合性負載：功率因數一般為0.6-0.7（如：工廠、賓館及家用電器綜合負載），安全系數：1.5-2.5。
安全系數選取原則參考：感性容性負載環境下，選型時因負載的啟動電流較大，對穩壓器會造成沖擊，為保證產品能安全運行，選型時必須慎選安全系數。
